硬盤錄像機NVR&解碼上墻一體機 DS-96128/96256N-I24/
手冊下載
產品更新時間：2016-07-28
同一型號產品可能有多個版本，不同版本的產品會存在差異（包括功能參數、LOGO設計、外觀細節、產品資料等），
請以實物為準。
技術參數
DS-96256N-I24/H
|
視音頻輸入 |
|
網絡視頻輸入 |
256路 |
|
網絡視頻接入帶寬 |
768Mbps |
|
網絡視頻接入?yún)f(xié)議 |
HIKVISION、ACTi、ARECONT、AXIS、BOSCH、BRICKCOM、
CANON、HUNT、ONVIF（版本支持2.5）、PANASONIC、PELCO、
RTSP、SAMSUNG、SONY、VIVOTEK、ZAVIO |
|
|
視音頻輸出 |
|
HDMI輸出 |
2路，支持雙4K異源輸出，輸出分辨率：4K(4096x2160)、4K(3840x2160)
/30Hz、2K(2560x1440)/60Hz、1080P(1920x1080)/60Hz、UXGA
(1600x1200)/60Hz、SXGA(1280x1024)/60Hz、720P(1280x720)/60Hz、
XGA(1024x768)/60Hz |
|
VGA輸出 |
1路，輸出分辨率：1080P(1920x1080)/60Hz、UXGA(1600x1200)/60Hz、
SXGA(1280x1024)/60Hz、720P(1280x720)/60Hz、XGA(1024x768)/60Hz |
|
LCD |
可選配1塊7英寸液晶觸控顯示屏 |
|
音頻輸出 |
1路，RCA接口（電平：2.0Vp-p，阻抗：1kΩ） |
|
|
視音頻編解碼參數 |
|
錄像分辨率 |
12MP/8MP/7MP/6MP/5MP/4MP/3MP/1080p/UXGA/720p/VGA/
4CIF/2CIF/CIF/QCIF |
|
同步回放 |
16路 |
|
|
錄像管理 |
|
錄像模式 |
手動錄像、定時錄像、事件錄像、移動偵測錄像、報警錄像、動測或報警錄像、
動測且報警錄像、智能偵測錄像 |
|
回放模式 |
即時回放、常規回放、事件回放、標簽回放、智能回放、分時段回放、
外部文件回放 |
|
備份模式 |
常規備份、事件備份、錄像剪輯備份 |
|
|
硬盤驅動器 |
|
類型 |
24個SATA接口，1個eSATA接口，可選配2個miniSAS接口 |
|
最大容量 |
10TB |
|
|
外部接口 |
|
語音對講輸入 |
1個，RCA接口（電平：2.0Vp-p，阻抗：1kΩ） |
|
網絡接口 |
4個RJ45 10M/100M/1000M自適應以太網口 |
|
串行接口 |
1個，標準RS-485串行接口
1個，鍵盤(KB)485串口
1個，RS-232串行接口 |
|
USB接口 |
前面板1個USB2.0，后面板2個USB3.0 |
|
報警輸入 |
16路 |
|
報警輸出 |
8路 |
|
接口擴展板 |
可選配1塊接口擴展板，支持4個千兆光口，8個RS-485串行接口
（全雙工），32進16出報警接口 |
|
|
網絡管理 |
|
網絡協議 |
UPnP（即插即用）、SNMP（簡單網絡管理）、NTP（網絡校時）、
SADP（自動搜索IP地址）、SMTP（郵件服務）、NFS（接入NAS）、
iSCSI（IP SAN應用）、PPPoE（撥號上網）、DHCP（自動獲取IP地址）
等 |
|
|
電視墻管理 |
|
HDMI接口 |
標準版：6個HDMI輸出接口，1個HDMI輸入接口
高配版：12個HDMI輸出接口，2個HDMI輸入接口 |
|
HDMI輸出分辨率 |
4K(3840x2160)/60Hz、4K(3840x2160)/30Hz、2K(2560x1440)/
60Hz、1080P(1920x1080)/60Hz、SXGA(1280x1024)/60Hz、720P
(1280x720)/60Hz、XGA(1024x768)/60Hz（HDMI奇數輸出口最高
分辨率為1080P，偶數輸出口最高分辨率為4K） |
|
HDMI輸入分辨率 |
1080P(1920x1080)、UXGA(1600x1200)、SXGA(1280x1024)、720P
(1280x720)、XGA(1024x768) |
|
管理路數 |
標準版：48路1080P
高配版：96路1080P |
|
解碼格式 |
H.265、H.264、MPEG4 |
|
解碼分辨率 |
12MP/8MP/7MP/6MP/5MP/3MP/1080P/UXGA/720P/VGA/4CIG
/DCIF/2CIF/CIF/QCIF |
|
拼接 |
支持 |
|
輪巡 |
支持 |
|
開窗 |
支持 |
|
圖層疊加 |
支持 |
|
漫游 |
支持 |
|
本地信號源上墻 |
支持 |
|
|
陣列功能 |
|
陣列類型 |
Raid 0、Raid 1、Raid 5、Raid 6、Raid 10 |
|
|
其他 |
|
電源 |
AC100V～240V，支持單電、冗余電源（選配）兩種配置 |
|
功耗(不含硬盤) |
≤140W |
|
工作溫度 |
0℃--＋50℃ |
|
工作濕度 |
10％--90％ |
|
機箱 |
4U機箱 |
|
尺寸 |
447mm（寬）×495mm（深）×173mm（高） |
|
重量（不含硬盤） |
≤23Kg |
|
產品更新時間：2016-07-28
同一型號產品可能有多個版本，不同版本的產品會存在差異（包括功能參數、LOGO設計、外觀細節、產品資料等），請以實物為準。
功能特色
產品介紹：
DS-96000N-I24/H系列是海康威視自主研發的新一代NVR&解碼上墻一體機，全插拔模塊化無線纜設計，H.265&H.264碼流混接混解，
4K高清上墻，輪巡拼控，一機兩用，既可作為NVR進行本地獨立工作，也可進行電視墻的拼控管理，同時可聯網組成一個強大的安全
防范系統。
DS-96000N-I24/H系列NVR&解碼上墻一體機可廣泛應用于金融、公安、部隊、電信、交通、電力、教育、水利等領域的安全防范。
訂貨型號：
DS-96128N-I24/H
DS-96256N-I24/H
功能特性：
專業集成
穩定可靠
-
專業的嵌入式軟硬件設計，系統運行穩定可靠；
-
冗余電源、全插拔模塊化設計，充分保障系統運行、維護的便捷可靠；
-
支持硬盤熱插拔，支持RAID0、RAID1、RAID5，RAID6，RAID10，支持全局熱備盤；
-
支持網絡攝像機斷網智能補錄(ANR)和熱備功能，提升數字通道存儲的可靠性。
全面高清
-
支持1200W像素高清網絡視頻的預覽、存儲與回放；
-
支持768Mbps輸入帶寬，最大可接入128路/256路高清網絡視頻；
-
支持接駁符合ONVIF、RTSP協議及眾多主流廠商的網絡攝像機；
-
支持多個HDMI、VGA口同時輸出，且可分別預覽或回放不同通道的圖像；
-
支持24個SATA接口，1個eSATA接口，可選配miniSAS高速擴展接口，充分滿足高清存儲所需硬盤空間；
-
可選配接口擴展板，支持4個千兆光口，8個RS-485串行接口，32進16出報警接口。
智能聯動
應用靈活

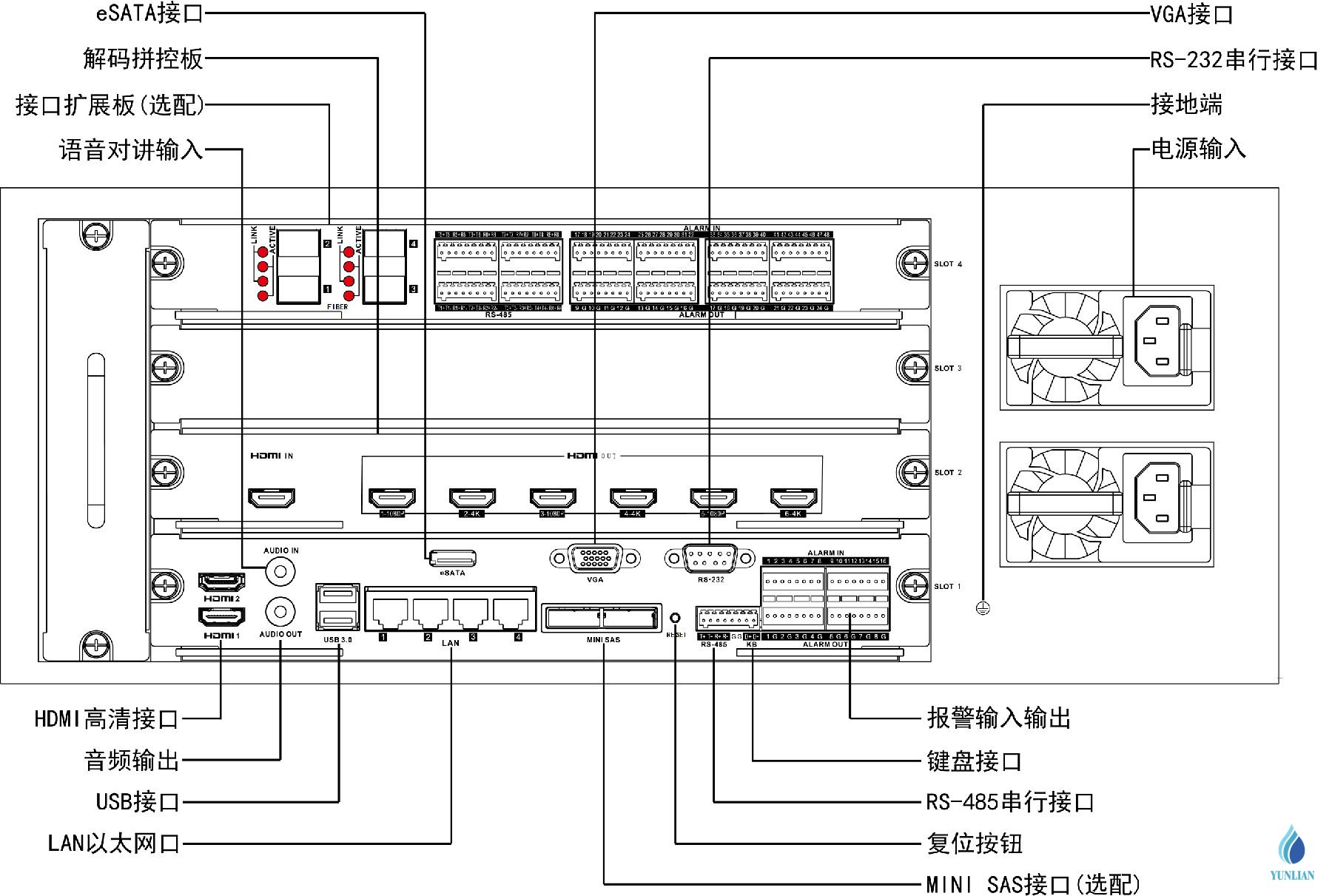

物理接口
DS-96000N-I24系列
